Заміна склопакета дає змогу відновити пошкоджене вікно без демонтажу всієї конструкції. Якщо пластикова рама, стулка та фурнітура перебувають у справному стані, достатньо замінити лише склопакет — герметичний блок із двох або кількох стекол. Це актуально в разі появи тріщин, розбиття скла, порушення герметичності або необхідності поліпшити теплоізоляцію та інші характеристики вікна.
Основна складність полягає не стільки у встановленні нового склопакета, скільки у правильному визначенні його розмірів і конструкції. Помилка навіть у кілька міліметрів може призвести до того, що виріб не поміститься в раму або його не вдасться надійно зафіксувати штапиками.
Перед замовленням необхідно з’ясувати три основні параметри: ширину, висоту та загальну товщину склопакета. Також потрібно визначити кількість стекол, їхні характеристики та сумісність нового виробу з наявною віконною системою.

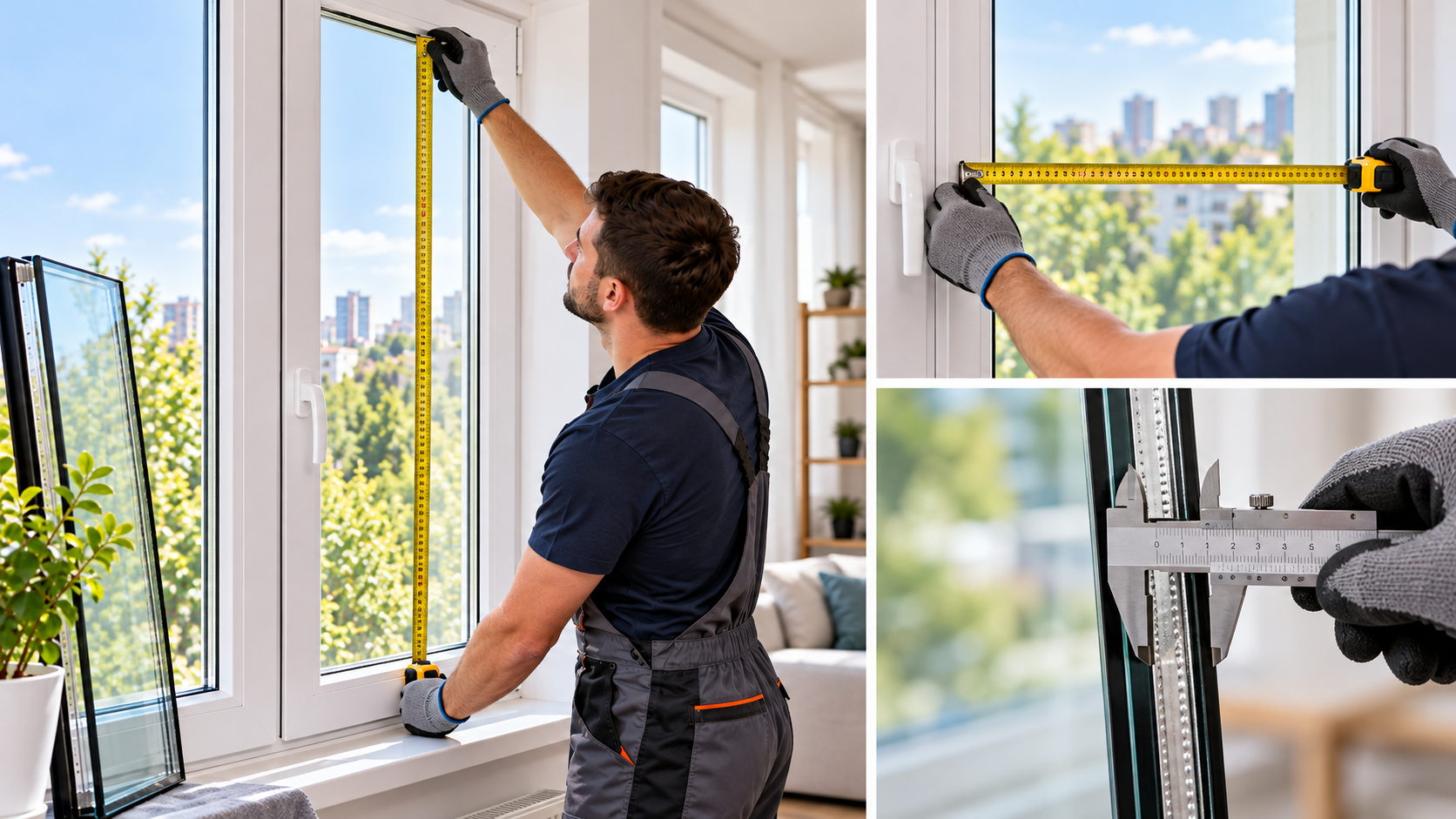

Як правильно виміряти склопакет для заміни
Склопакет установлюють у спеціальний паз віконного профілю — фальц скління. Його краї приховані за штапиками, тому видима площа скла менша за фактичні розміри виробу.
Для замовлення нового склопакета потрібно визначити:
- Ширину — відстань між лівим і правим краями склопакета.
- Висоту — відстань між нижнім і верхнім краями.
- Товщину — загальну товщину блока від зовнішньої поверхні одного крайнього скла до зовнішньої поверхні іншого.
Усі розміри записують у міліметрах.
Існує кілька способів вимірювання. Вони відрізняються точністю, необхідністю розбирати вікно та ймовірністю помилки.
Спосіб № 1. Вимірювання безпосередньо за старим склопакетом
Це найнадійніший метод, особливо якщо вікно виготовлено за індивідуальними розмірами, а технічна документація не збереглася.
Щоб отримати точні розміри, необхідно звільнити краї старого склопакета, знявши штапики, які його утримують.
Порядок дій:
- Визначте розташування штапиків. У більшості поширених в Україні металопластикових вікон вони розміщені з боку приміщення.
- Підготуйте спеціальну лопатку для демонтажу штапиків або відповідний інструмент із тонким плоским лезом.
- Обережно вивільніть перший штапик із монтажного паза, починаючи приблизно із середини його довжини.
- Послідовно зніміть решту штапиків. Верхній рекомендовано знімати останнім, оскільки після його вивільнення склопакет може втратити стійкість.
- Утримуючи склопакет разом із помічником, обережно нахиліть його всередину приміщення настільки, наскільки потрібно для доступу до країв.
- Виміряйте повну ширину й висоту склопакета від краю до краю, а також його товщину.
- Запишіть отримані значення та перевірте їх повторно.
Якщо виріб пошкоджений, має тріщини або великі розміри, самостійно нахиляти й виймати його небезпечно. У такому разі вимірювання краще доручити фахівцеві.
Під час роботи важливо не загубити пластикові підкладки, розташовані між склопакетом і профілем. Вони забезпечують розподіл навантаження та правильне положення склопакета в рамі або стулці.
Перевага методу — можливість виміряти сам виріб, а не обчислювати його габарити непрямим способом. Водночас слід перевірити, чи правильно було встановлено старий склопакет і чи передбачені необхідні монтажні зазори між його краями та профілем.
Спосіб № 2. Вимірювання за фальцом скління
Цей метод застосовують, коли потрібно визначити розміри нового склопакета за посадковим місцем у віконному профілі. Для цього необхідно зняти штапики й отримати доступ до фальца.
Послідовність вимірювання:
- Зніміть штапики та забезпечте безпечний доступ до посадкового місця склопакета.
- Визначте відстань між протилежними стінками фальца по горизонталі.
- Аналогічно виміряйте відстань по вертикалі.
- Перевірте розміри в кількох точках, щоб виявити можливу деформацію конструкції.
- Визначте необхідні монтажні зазори з урахуванням вимог конкретної профільної системи.
Розрахунок виконують за формулами:
Ширина склопакета = ширина посадкового отвору − сумарний горизонтальний монтажний зазор.
Висота склопакета = висота посадкового отвору − сумарний вертикальний монтажний зазор.
Наприклад, якщо ширина посадкового отвору становить 1000 мм, а для конкретної системи передбачено зазори по 5 мм із кожного боку, розрахункова ширина склопакета становитиме 990 мм.
Проте зазор 5 мм не можна вважати універсальним стандартом. Його величина залежить від конструкції профілю, розмірів скління та схеми розміщення підкладок.
Тому такий розрахунок допустимий лише за наявності монтажних вимог виробника віконної системи. Без них самостійно визначати зазори не рекомендовано.
Спосіб № 3. Вимірювання без зняття штапиків
Якщо розбирати вікно небажано, можна виконати попередні вимірювання за видимою частиною скла.
Для цього:
- Виміряйте ширину скла між внутрішніми краями протилежних штапиків.
- Аналогічно виміряйте висоту.
- Повторіть вимірювання в кількох місцях.
- Визначте, наскільки краї склопакета приховані за штапиками.
- Додайте приховані ділянки до розмірів видимої частини скла.
Наприклад, видима ширина становить 980 мм. Якщо достовірно відомо, що склопакет заходить під штапики на 10 мм із кожного боку, його повна ширина становитиме 1000 мм.
Проблема полягає в тому, що глибина заходження склопакета під штапик залежить від профільної системи. Визначити її лише за зовнішнім виглядом вікна не завжди можливо.
Тому вимірювання без демонтажу штапиків придатне переважно для попереднього розрахунку вартості. Для виготовлення склопакета точні розміри бажано перевірити безпосередньо за старим виробом або технічною документацією.
Спосіб № 4. Визначення розмірів за документацією на вікно
Якщо зберігся паспорт вікна, виробнича специфікація або замовлення на виготовлення конструкції, у документах можуть бути зазначені розміри та формула встановленого склопакета.
Це дає змогу визначити необхідні параметри без демонтажу.
Однак потрібно враховувати, що в документації можуть міститися загальні габарити вікна, розміри стулок і розміри склопакетів. Ці значення не можна плутати.
Перед замовленням бажано звірити відомості з документації з фактичними параметрами конструкції, особливо якщо вікно раніше ремонтували.
Як визначити товщину склопакета
Товщина — не менш важливий параметр, ніж ширина та висота. Від неї залежить можливість установлення склопакета в наявний профіль із використанням установлених штапиків та ущільнювачів.
Найточніший практичний спосіб — виміряти загальну товщину за доступним краєм виробу за допомогою штангенциркуля або відповідного вимірювального інструмента. При цьому вимірюють увесь склопакет, а не лише товщину окремого скла.
Наприклад, маркування 4-16-4 означає:
- 4 мм — товщина першого скла;
- 16 мм — ширина дистанційної рамки, що формує міжскляну камеру;
- 4 мм — товщина другого скла.
Загальна номінальна товщина такого склопакета становить 24 мм.
У металопластикових вікнах використовують склопакети завтовшки 24, 28, 32, 40 мм та інших розмірів. Однак сумісність визначається конкретною профільною системою та штапиками, а не поширеністю вибраної товщини.
Якщо доступу до краю немає, товщину можна визначити спеціальним вимірювачем склопакетів. Прилад потрібно використовувати відповідно до інструкції. Звичайна рулетка, прикладена до рами, не дає змоги достовірно визначити загальну товщину прихованого склопакета.
Як уникнути помилок під час вимірювання
Під час самостійного вимірювання важливо дотримуватися кількох правил.
По-перше, не слід орієнтуватися лише на розміри видимої частини скла. Частина склопакета перебуває всередині віконного профілю.
По-друге, не можна автоматично додавати або віднімати 10–20 мм. Такі рекомендації трапляються в інструкціях, але підходять не для всіх профільних систем.
По-третє, необхідно окремо перевіряти товщину. Навіть якщо новий склопакет ідеально підходить за шириною та висотою, невідповідність товщини може перешкодити правильному встановленню штапиків.
По-четверте, вимірювати слід металевою рулеткою з чіткою міліметровою шкалою, а отримані результати — перевіряти повторно.
Крім того, за наявності нестандартної геометрії, деформації профілю або значних розмірів скління необхідно враховувати особливості конкретної конструкції.
Перед оформленням замовлення рекомендовано записати повну специфікацію: ширину, висоту, товщину, кількість стекол, їхній тип, розташування спеціальних покриттів і додаткові вимоги.
Склопакет, виготовлений за помилковими розмірами, неможливо підрізати на місці зі збереженням його герметичності. Тому точність вимірювань має принципове значення.
Як відбувається заміна склопакета в пластиковому вікні
У більшості поширених металопластикових вікон склопакет утримується знімними штапиками. Тому для заміни зазвичай не потрібно демонтувати всю віконну раму або знімати стулку з петель.
Однак технологія може відрізнятися залежно від того, чи встановлено склопакет у глухій частині вікна, поворотній або поворотно-відкидній стулці.
Заміна склопакета в глухому пластиковому вікні
Глухе вікно не має стулки, що відчиняється. Склопакет установлюють безпосередньо у віконну раму.
Якщо конструкція оснащена звичайними знімними штапиками, заміну виконують так.
Крок 1. Підготовка робочого місця
Звільніть простір біля вікна. Приберіть предмети, які можуть заважати перенесенню склопакета, і підготуйте стійке місце для тимчасового розміщення старого виробу.
Працювати рекомендовано вдвох, особливо якщо склопакет має велику площу.
Крок 2. Демонтаж штапиків
Вставте лопатку для демонтажу штапиків у стик між штапиком і віконним профілем.
Обережно вивільніть кріплення, починаючи приблизно із середини довгого штапика, а потім послідовно виведіть його з паза.
Зніміть бічні та нижній штапики. Верхній залиште наостанок, притримуючи склопакет.
Порядок зняття окремих штапиків може відрізнятися залежно від профільної системи. Важливо постійно контролювати стійкість склопакета.
Кожен знятий штапик бажано промаркувати, щоб згодом повернути його на початкове місце.
Крок 3. Виймання старого склопакета
Після зняття штапиків утримуйте склопакет вакуумними присосками, призначеними для роботи зі склом.
Обережно нахиліть його всередину приміщення та вийміть із рами.
Необхідно враховувати, що склопакет має значну масу. Для орієнтовної оцінки можна використовувати масу звичайного скла — близько 2,5 кг на квадратний метр на кожен міліметр товщини.
Наприклад, склопакет площею 1 м² із двома стеклами завтовшки 4 мм кожне важить приблизно 20 кг без урахування дистанційної рамки та герметиків.
Крок 4. Перевірка посадкового місця
Після виймання склопакета огляньте фальц скління.
Видаліть пил і забруднення, перевірте стан ущільнювачів і пластикових підкладок. Переконайтеся, що дренажні отвори не перекриті.
Якщо підкладки справні та відповідають схемі скління, їх можна використати повторно. Пошкоджені або невідповідні елементи необхідно замінити.
Крок 5. Установлення нового склопакета
Розмістіть опорні підкладки відповідно до вимог профільної системи.
Обережно встановіть новий склопакет на підготовлені опори, дотримуючись передбачених монтажних зазорів.
Перевірте правильність розташування виробу та відсутність безпосереднього контакту скляних країв із жорсткими елементами профілю.
Крок 6. Установлення штапиків
Після правильного розміщення склопакета встановіть штапики на місце.
Їх послідовно заводять у відповідні пази та защіпають. За потреби використовують гумову або пластикову киянку, завдаючи обережних ударів по штапику, а не по склу.
Порядок установлення залежить від профільної системи; часто спочатку монтують коротші елементи.
Крок 7. Перевірка результату
Переконайтеся, що всі штапики повністю защіпнуті, ущільнювачі розташовані правильно, а склопакет не має помітного зміщення.
Між штапиками та профілем не повинно залишатися ділянок із не повністю зафіксованим кріпленням.
Заміна склопакета в поворотній стулці
Поворотна стулка відчиняється всередину приміщення на бічних петлях. Загальна технологія заміни склопакета подібна до роботи з глухим вікном, але тут особливо важливо зберегти правильну геометрію стулки.
Послідовність робіт:
- Зачиніть стулку, залишивши ручку в положенні, яке забезпечує її фіксацію.
- Зніміть штапики, притримуючи склопакет.
- Запам’ятайте або сфотографуйте розташування опорних і дистанційних підкладок.
- Обережно вийміть старий склопакет.
- Очистьте фальц і перевірте стан ущільнювачів.
- Установіть новий склопакет, правильно розмістивши підкладки.
- Перевірте геометрію стулки, після чого зафіксуйте склопакет штапиками.
- Відчиніть і зачиніть вікно, перевіривши роботу фурнітури.
Головна особливість поворотних стулок — необхідність правильного розклинювання склопакета.
У типовій стулці з бічним відчиненням підкладки беруть участь у передаванні навантаження від склопакета до боку з петлями та допомагають запобігти провисанню вільного краю стулки.
Для цього використовують діагональну схему спирання з основними точками в нижній частині з боку петель і у верхній частині з боку ручки. Додаткові підкладки встановлюють відповідно до технічних вимог віконної системи.
Якщо розмістити підкладки неправильно, стулка може провиснути, почати зачіпати раму або погано зачинятися.
Тому перед демонтажем корисно зафіксувати початкове розташування всіх підкладок. Однак не слід без перевірки відтворювати стару схему, якщо вікно вже мало ознаки перекосу або неправильного встановлення.
Заміна склопакета в поворотно-відкидній стулці
Поворотно-відкидні вікна особливо поширені в українських квартирах і приватних будинках. Їхні стулки можуть відчинятися поворотним способом і відкидатися для провітрювання.
Склопакет у таких конструкціях зазвичай також утримується знімними штапиками.
Демонтаж і встановлення виконують за загальною схемою, але необхідно враховувати особливості фурнітури та розподілу навантаження.
Роботи проводять за зачиненої та надійно зафіксованої стулки.
Після зняття штапиків і виймання старого склопакета перевіряють розташування підкладок, а потім установлюють новий виріб.
Особливу увагу приділяють правильному розклинюванню. Для поворотно-відкидних стулок використовують схеми, які враховують положення петель та особливості роботи механізму.
Після завершення встановлення необхідно перевірити обидва режими відчинення.
Стулка має вільно повертатися, відкидатися та повертатися в зачинене положення. Притискання й робота запірних елементів мають залишатися належними.
Якщо після заміни стулка почала зачіпати раму або зачинятися із зусиллям, причиною може бути неправильне розташування підкладок. Не слід компенсувати таку помилку регулюванням фурнітури без перевірки геометрії скління.
У технічних настановах зі скління окремо наголошують на необхідності правильного розміщення підкладок для збереження геометрії стулок, що відчиняються.
Особливості заміни склопакета в балконних дверях
Балконні двері з ПВХ-профілю часто мають вищу стулку й, відповідно, більшу масу скління.
Принцип демонтажу штапиків залишається аналогічним, однак неправильне розклинювання тут може суттєво вплинути на положення стулки.
Під час установлення необхідно забезпечити передавання навантаження через передбачені опорні підкладки та зберегти геометрію дверної стулки.
Для великих і важких склопакетів також діють підвищені вимоги до безпечного переміщення. Тому самостійно замінювати великі склопакети в балконних дверях без відповідного досвіду й обладнання не рекомендовано.

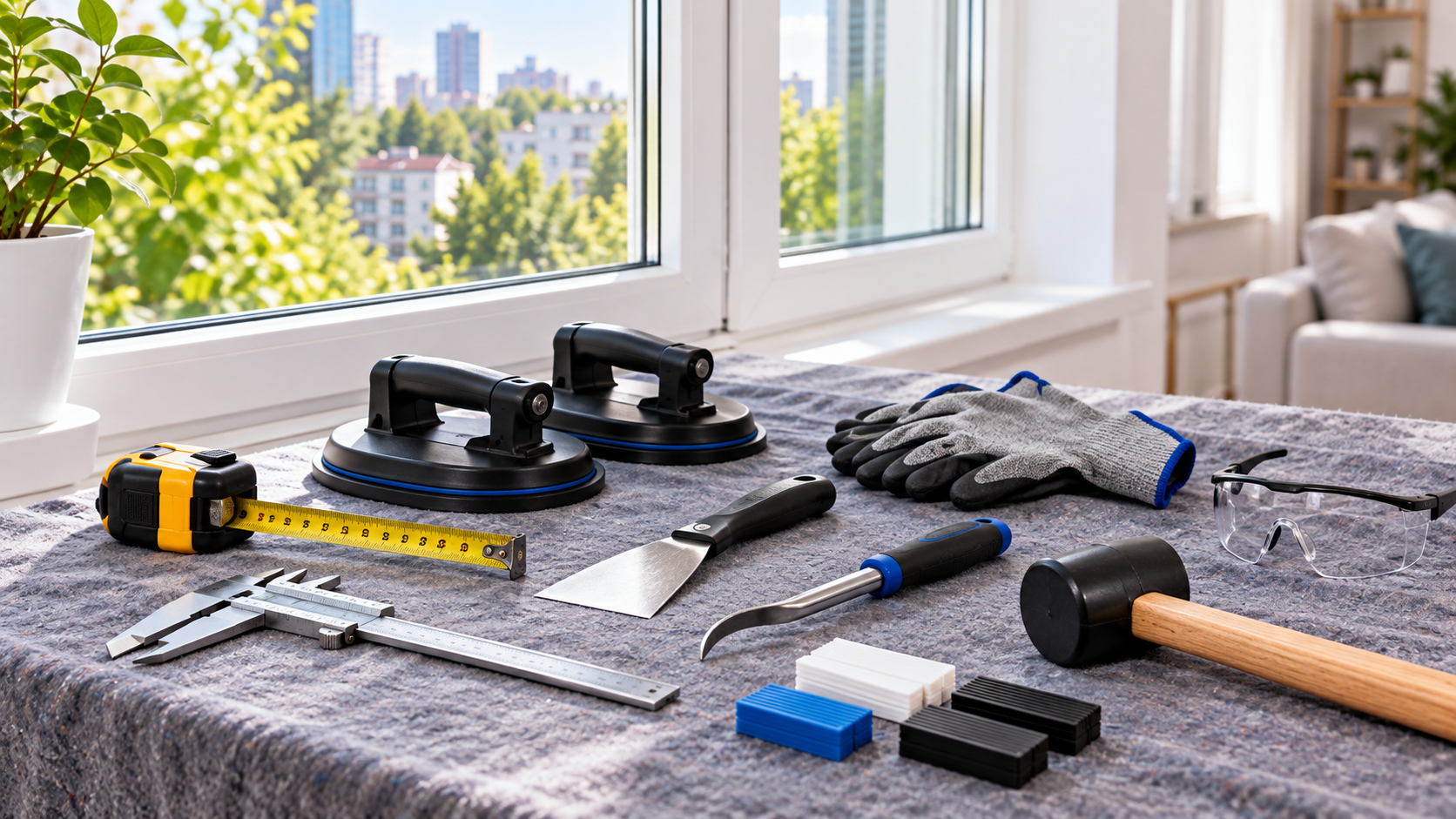

Які інструменти потрібні для заміни склопакета
Для роботи зі звичайними металопластиковими вікнами не потрібне складне електрообладнання. Основні операції виконують ручними інструментами.
Необхідне приладдя доступне на українському ринку — у будівельних магазинах і постачальників віконної фурнітури.
| Інструмент | Призначення |
|---|---|
| Металева рулетка | Вимірювання ширини та висоти склопакета |
| Штангенциркуль або вимірювач товщини склопакетів | Визначення загальної товщини виробу |
| Лопатка для демонтажу штапиків | Обережне виймання штапиків із пазів |
| Рихтувальна лопатка для склопакетів | Позиціювання склопакета та встановлення підкладок |
| Гумова або пластикова киянка | Обережне встановлення штапиків |
| Вакуумні присоски для скла | Захоплення та безпечне переміщення склопакета |
| Пластикові підкладки для скління | Спирання, фіксація та розклинювання склопакета |
| Захисні рукавички й окуляри | Зменшення ризику травм під час роботи зі склом |
Рихтувальні лопатки, монтажні киянки та присоски для скла продаються в Україні, зокрема на Prom.ua та в «Епіцентрі».
Рихтувальна лопатка — використовується для обережного зміщення склопакета та встановлення підкладок. Під час роботи біля скляних країв вона краща за підручні металеві інструменти.
Вакуумна присоска — дає змогу утримувати й переносити склопакет. Під час вибору враховують вантажопідйомність, стан поверхні скла та призначення інструмента. Зазначена вантажопідйомність забезпечується лише за дотримання умов виробника.
Киянка з м’яким бойком — використовується для защіпання штапиків. Звичайний металевий молоток без захисної насадки застосовувати не слід.
Підкладки для скління — забезпечують правильне положення склопакета та розподіл навантаження. Їхній тип, розміри й розташування мають відповідати віконній системі.
Для зняття штапиків іноді використовують широкий шпатель або стамеску. Однак металевим інструментом легко подряпати профіль, пошкодити штапик або скло. Тому для самостійної роботи краще використовувати спеціалізований інструмент.
Електродриль, шурупокрут, кутова шліфувальна машина («болгарка») та склоріз для звичайної заміни склопакета не потрібні.
Особливо важливо пам’ятати, що готовий герметичний склопакет не можна підрізати склорізом, щоб підігнати його під наявне вікно. У разі пошкодження або розкриття герметичного контуру виріб втрачає свої експлуатаційні властивості.
Застереження під час заміни склопакета
Робота зі склопакетом потребує обережності. Навіть неушкоджений виріб має гострі краї та значну масу, а пошкоджене скло становить додаткову небезпеку.
Неправильні дії можуть призвести як до травм, так і до пошкодження профілю, ущільнювачів та віконної фурнітури.
Не знімайте штапики, не утримуючи склопакет
Після демонтажу утримувальних елементів склопакет може нахилитися й випасти з рами.
Тому перед зняттям останнього штапика необхідно забезпечити надійну підтримку виробу.
Особливо небезпечно самостійно демонтувати великі склопакети в глухих вікнах, розташованих на значній висоті.
Не намагайтеся вийняти важкий склопакет самотужки
Навіть порівняно невеликий за площею виріб може мати значну масу.
Під час виймання його необхідно переміщувати контрольовано, утримуючи за відповідні точки захоплення.
Для важких склопакетів потрібна достатня кількість працівників та обладнання відповідної вантажопідйомності.
Вакуумні присоски слід застосовувати лише на придатних для них поверхнях, суворо дотримуючись рекомендацій виробника. За наявності тріщин, забруднень або особливостей покриття утримувальна здатність може бути недостатньою.
Не використовуйте жорсткі металеві предмети для розклинювання
Металеві викрутки та інші невідповідні предмети можуть створювати локальний тиск на край скла.
Це підвищує ризик утворення сколів і тріщин.
Для встановлення та коригування положення склопакета необхідно використовувати спеціальні пластикові лопатки й підкладки.
Не встановлюйте склопакет безпосередньо на профіль
Склопакет має спиратися на передбачені підкладки для скління.
Безпосередній контакт скляного краю з жорсткими елементами рами може призвести до концентрації навантаження.
Водночас підкладки мають правильно підтримувати склопакет і не перешкоджати відведенню води з фальца.
У технічних рекомендаціях Pilkington окремо розглянуто вимоги до опорних підкладок, зазорів і водовідведення під час скління.
Не замінюйте підкладки випадковими матеріалами
Дерев’яні обрізки, картон, монети та інші підручні предмети не є повноцінною заміною спеціалізованих підкладок для скління.
Такі матеріали можуть деформуватися, вбирати вологу або спричиняти неправильний розподіл навантаження.
Для встановлення слід використовувати підкладки, призначені для віконних систем.
Не порушуйте розташування ущільнювачів
Ущільнювачі забезпечують необхідне прилягання склопакета до елементів віконного профілю.
Під час монтажу важливо не допускати їх перекручування, випадання з пазів або пошкодження.
Якщо ущільнювач втратив еластичність, потріскався або має інші дефекти, його необхідно замінити сумісним елементом.
Не слід намагатися усунути проблеми з ущільненням довільним нанесенням силікону. Більшість сучасних ПВХ-вікон зі знімними штапиками розраховано на встановлення склопакета з передбаченими системою ущільнювачами.
Не перекривайте дренажні отвори
У нижній частині віконного профілю можуть бути канали та отвори для відведення води.
Під час установлення підкладок важливо зберегти працездатність цієї системи.
Перекриття дренажу може призвести до накопичення води у фальці скління та несприятливих умов експлуатації склопакета.
Не збільшуйте товщину й масу без перевірки сумісності
Установлення товстішого або важчого склопакета потребує оцінювання віконної системи.
Навіть якщо новий склопакет вдається розмістити в рамі, це ще не означає, що він відповідає вимогам щодо спирання, зазорів, штапиків і допустимого навантаження на стулку.
Використовуйте засоби індивідуального захисту
Під час заміни склопакета слід використовувати захисні окуляри, відповідні рукавички із захистом від порізів і закрите взуття.
У робочій зоні не повинно бути сторонніх людей, особливо дітей.
За наявності розбитого скла не можна братися за пошкоджені краї або розраховувати на те, що тріснутий виріб збереже цілісність під час переміщення.
Роботу на висоті, із зовнішнього боку будівлі або за умов ризику падіння скла слід доручати фахівцям із відповідним обладнанням.
